持ち出し式網戸



製品について

どういう窓につく網戸?

  • 引違タイプの窓に用いる網戸。
  • サッシの網戸レールに乗せるタイプの網戸。
  • レールの隙間が3mm以上あればどんなメーカーの窓にも設置できます。

どんな特長があるの

  • 窓ごとにオーダーメイドで作ります。
  • レールにかかる部品が上に5mm、下に3mm伸びます。
  • レールの隙間が3mm以上で取り付けられるので隙間不足でのび~る網戸が使えないビルやマンションにも対応しています。

製品カラーについて

ブラック

ブラック

ブロンズ

ブロンズ

シルバー

シルバー

ダークブロンズ

ダークブロンズ

アンバーグレー

アンバーグレー

サイズの測り方について

採寸の流れ

持ち出し式網戸採寸の流れ

高さ(H)サイズの測り方

網戸レール間の寸法を測ります。
網戸レールとは、窓の外側にあるレール部分のことです。 網戸の高さサイズはこのレール間の寸法で制作サイズを決定します。

持ち出し式網戸・高さの測り方

網戸高さの測り方
両端(左右)・中央の高さを測ってください。
(図のH1・H2・H3)
三か所のうちの一番小さい寸法を
簡単お見積フォームに入力して下さい。

網戸の上レール位置
上レールの先端部分の目盛りを確認します。
写真のサイズでは357mmという寸法となります。持ち出し式網戸・上レール位置
網戸の下レール位置
下レールにスケールをあてます。
スケールが曲がらないよう上に引き上げます。持ち出し式網戸・下レール位置


横幅(W)サイズの測り方

窓の幅を測ります。

持ち出し式網戸・横幅の測り方

障子戸(ガラス戸)=網戸の横幅寸法となりますので、障子戸(ガラス戸)の端から端までを測ってください。


持ち出し式網戸・左端

障子戸(ガラス戸)の左端
スケールを引っかけます。
スケールを水平に右側に引きます。

持ち出し式網戸・右端

障子戸(ガラス戸)の右端
障子戸(ガラス戸)右側の目盛りを確認します。
写真のサイズでは223mmという寸法になります。



隙間(D)サイズの測り方

網戸レールと障子戸(ガラス戸)の隙間を測ります。
隙間が3mm未満の場合は、網戸の取り付けは出来ませんのでご注意ください。
※隙間を測る際は、上下ご確認ください。上下で隙間サイズが違う場合は網戸がまっすぐ取り付きません。

持ち出し式網戸・隙間の測り方

外障子(ガラス戸)とレール間の計測
外障子戸とレール内側の寸法を測ります。
写真のサイズでは3mmという寸法になります。

持ち出し網戸・隙間の測り方

5円玉で確認
障子戸(ガラス戸)とレールの隙間に5円玉を2枚重ねたものが入れば持出網戸は取付できます。
※5円玉2枚を重ねますと、ちょうど3mmとなります。

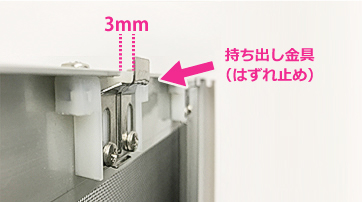

持ち出し式網戸・金具の厚み

持ち出し網戸は、持ち出し金具を網戸レールにひっかけて取付けます。 網戸を取付けることは可能ですが、障子戸と干渉し、開閉に支障をきたします。

取り付け方できない場合について

取り付け場所が以下のような場合は、持ち出し式網戸を取付することができません。

網戸レールがない
網戸レールが無い場合

通常はサッシの枠と網戸レールがありますが、 網戸レールがない窓もございます。 また、サッシ枠と網戸レールが一緒になっているタイプもございます。 はめ込み式の網戸のため、網戸レールが無い場合はお取付できません。

レールとガラス戸(障子)のすき間が3mm未満

持ち出し金具を取り付けるには3mm以上の隙間が必要です。

レールとガラス戸(障子)に引手など出っ張りがある
サッシに出っ張りがあるサッシに出っ張りがある

出っ張り部分があると網戸がぶつかってしまうため、お取付できません。

取り付け方できない場合について

取り付け場所が以下のような場合は、のび~る網戸を取付することができません。

網戸レールがない
網戸レールが無い

通常はサッシの枠と網戸レールがありますが、 網戸レールがない窓もございます。 また、サッシ枠と網戸レールが一緒になっているタイプもございます。 はめ込み式の網戸のため、網戸レールが無い場合はお取付できません。

レールとガラス戸(障子)に引手など出っ張りがある
サッシに出っ張りがあるサッシに出っ張りがある

出っ張り部分があると網戸がぶつかってしまうため、お取付できません。

網戸レールの厚みが3mm以上ある場合
網戸レールの厚みが3mm以上ある

網戸レールの厚みが1~2mmの範囲内であればスムーズに動きます。
まれに、3mm厚の網戸レールがありますが、入ったとしても動きません。

既存網戸の内側にレールがついている
既存網戸の内側にレールが付いている

主に公団住宅での仕様となります。のび~る網戸はこの仕様に対応しておりません。この仕様の場合、持ち出し式網戸が取付できますので、そちらをお申込みください。
⇒【対応商品:持ち出し式網戸】
既存網戸の内側にレールが付いている

差込式・持ち出し式戸車式の網戸レールには取付できません。
差込式・持ち出し式戸車式の網戸レールには取付できません。
樹脂製サッシである

網戸レールの構造上、のび~る網戸は樹脂製サッシには取付できません。

サッシの途中でふくらんでいる窓の場合
網戸レールの厚みが3mm以上ある

サッシの種類によってはガラス周囲のアルミ枠が網戸側に膨らんでいる形状のものがあります。 この場合、網戸と膨らんでいる部分が干渉するため、網戸の取り付けは出来ません。

2F以上の設置の場合、バルコニーや足場が無い

落下の恐れのある高窓には取付けできません。

上部の網戸レールが埋もれている

現場によっては、上部の網戸レールが外壁に埋もれ金具を掛けられない場合があります。
